개요

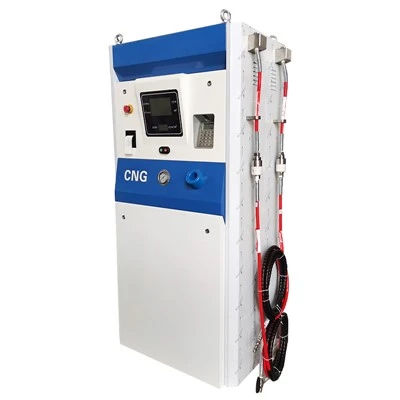

압축 천연가스(CNG) 디스펜서는 고압 천연가스(일반적으로 200~250bar)를 안전하게 계량하고 이송하기 위해 주유소에서 사용되는 터미널 연료{0}}공급 시스템입니다.
기술 사양
|
범주 |
주요 사양 |
|
압력 등급 |
최대 작동 압력: 250bar(3,625psi)설계 안전 압력: 350bar |
|
흐름 용량 |
2~75kg/min 이중-호스 동시 연료 공급 |
|
측광 정확도 |
Emerson Micro Motion 코리올리스 미터±0.5% 상거래 정확도 |
|
채우는 효율성 |
2단/3단 시퀀싱 밸브실린더 충전 효율 최대 98% |
|
노즐 표준 |
NGV1 / NGV2 호환 |
|
안전 보호 |
정격 3,000사이클의 분리형 커플링 |
|
작동 온도 |
-40도 ~ +60도 |
|
제어 전략 |
캐스케이드 저장에 최적화된 다{0}}스테이지 밸브 로직 |
|
디스플레이 시스템 |
저온 작동을 위한 가열식 LCD- |
애플리케이션 및 통합
함대 재급유:대중교통 네트워크(50+ 버스)의 밤새 순차적 충전을 위해 구성되어 역 전력망 과부하를 방지하기 위해 피크 흐름을 관리합니다.
공공 소매점:양면-독립 결제 인터페이스를 통해 동시에 주유하여 교통량이 많은 고속도로 정거장에서 차량 처리량을 극대화할 수 있습니다.-
가상 파이프라인 터미널:도터 스테이션 디캔팅 중{0}}대량 가스 전달을 위해 설계되어 입구 압력이 감소하는 경우에도 안정적인 유속을 유지합니다.
스테이션 분배:외부 조절 밸브 없이 고압 압축기 출력에 직접 연결하여 배관 연결 및 누출 위험을 줄입니다.
산업용 차량 허브:Modbus RTU/TCP를 통한 프로토콜은 최대 8개의 원격 디스펜싱 레인을 스테이션 SCADA 시스템에 직접 연결합니다.
설치 지원
발자국
850mm x 500mm x 2100mm의 컴팩트한 크기로 좁은 콘크리트 아일랜드 설치에 최적화되었습니다.
01
구조적 고정
최소 200mm 철근 콘크리트 기초에 내장된 4x M20 고{2}}인장 탄소강 앵커 볼트를 통해 고정됩니다.
02
가스 입구 연결
고압-, 중압- 및 저압 뱅크 통합을 위한 3중(3-라인) 1/2" Swagelok 압축 튜브 피팅으로 구성됩니다.
03
공압 공급
압력 이슬점이 -40도 미만이고 6~8bar의 깨끗하고 건조한{0}}기기 등급 공기가 필요합니다.
04
민사 통관
현지 규제 승인을 위해 고전압 스위치기어 및 클래스 I 위험 지역의 필수 안전 반경 3-미터를 준수합니다.
05
품질 관리
모든 압력{0}}내력 매니폴드는 최소 30분 동안 1.5배 설계 압력(525bar)에서 수압 테스트를{1}}받았습니다.
질량 분석계 헬륨 누출 테스트는 350bar에서 수행되어 모든 접합부에서 누출이 없는지-확인했습니다.
전자 하위{0}}어셈블리 및 PLC 장치는 최종 FAT 이전에 50도에서 72시간 연속 열 테스트를 거칩니다.
개별 FAT(공장 승인 테스트) 로그에는 질량 유량계 교정 인증서가 포함됩니다. 요청 시 제3자-검사(SGS/TÜV)가 제공됩니다.
모든 압력 배관은 ASME 섹션 IX 및 EN ISO 9606-1에 따라 인증된 기술자가 용접합니다.
상업 용어
MOQ 및 사용자 정의:최소 주문 수량(MOQ)은 2개입니다. 5개 이상 주문 시 맞춤형-브랜드 케이스 및 색상 옵션이 제공됩니다.
리드타임 및 인코텀즈:생산 리드타임은 45일입니다. 사용 가능한 배송 조건: EXW, FCA 및 CFR.
지불 조건:도면 승인에 대한 T/T를 통한 계약금 30%; 발송 전 FAT가 성공적으로 완료되면 70% 잔액을 지불해야 합니다.
수출 포장:해상 화물에 적합한 진공-수분 밀봉-ISPM-15개 열처리 목재 상자 안에 포장된 배리어 랩입니다.
보증:상업 시운전일로부터 12개월 또는 선하 증권(B/L) 날짜로부터 18개월 중 먼저 도래하는 날짜.
선적 서류 비치:배송에는 완전한 영어 사용 설명서, P&ID 회로도 및 전기 회로 다이어그램이 포함됩니다.
규정 준수 및 안전 관리
유럽 인증:ATEX 지침 2014/34/EU(Zone 1 Ex de ib IIB T4 Gb) 인증을 받았습니다. 형식-검사 인증서는 배송 서류와 함께 제공됩니다.
북미 인증:Class I, Division 1, Group D 위치에 대해 NFPA 52 및 NFPA 70(NEC Article 500)을 준수합니다.
공장 인증:ISO 9001:2015, ISO 14001 및 ISO 45001 인증을 받은 시설에서 제조되었습니다.
과압 보호:350bar 공칭 시스템에 대해 375bar에서 작동하도록 설정된 2개의 독립적인 기계식 안전 릴리프 밸브(PRV)는 전용 벤트 라인으로 연결됩니다.
비상 정지(ESD):원격 제어실 통합을 위해 사전 배선된 터미널 블록이 포함된 로컬 듀얼-패널 ESD 버튼-
물리적 격리:내부 강철 방화벽은 Ex-d 방폭-전자 디스플레이 인클로저에서 고압 가스 배관을 분리합니다.
FAQ
Q: 디스펜서는 대대적인 점검 이전에 몇 번의 연속 작동 주기를 위해 설계되었습니까?
A: 핵심 유압 및 계량 시스템은 전체 보수가 필요하기 전에 약 120만~150만 번의 연료 공급 주기를 위해 설계되었습니다. 일반적인 차량 사용 시 이는 약 6~8년의 운영 기간에 해당합니다.
Q: 장기 작동 후 예상되는 실제{0} 정확도 드리프트는-얼마입니까?
A: 약 24개월 동안 연속 서비스를 받은 후 현장 교정 데이터는 일반적으로 초기 시운전 수준에서 ±0.15~0.25% 이내의 드리프트를 보여줍니다. 이는 미터를 제거하지 않고 주기적인 스테이션 내 재보정을 통해 유지됩니다.-
Q: 표준 차량 스테이션에서 연간 평균 계획되지 않은 가동 중지 시간은 얼마나 됩니까?
답변: 다중{0}}차선 차량 애플리케이션에서 계획되지 않은 가동 중지 시간은 일반적으로 연간 운영 시간의 1.5% 미만입니다. 대부분의 중단은 외부 가스 공급 또는 통신 시스템과 관련됩니다. 예방적 유지보수를 통해 이러한 사건을 크게 줄일 수 있습니다.
Q: 시스템에는 어떤 종류의 진단 및 모니터링 기능이 내장되어 있습니까?
답변: 디스펜서는 최대 5년 동안 저장된 이벤트 로깅을 통해 지속적인 원격 진단을 지원합니다. 오류 코드는 예측, 작동 및 안전 계층으로 분류됩니다.
Q: 밸브, 호스 등 주요 구성품의 일반적인 사용 수명은 어떻게 됩니까?
답변: 고압-밸브는 일반적으로 일반적인 사용 주기에서 5~7년 동안 사용할 수 있습니다. 유연한 호스 어셈블리는 처리량 강도에 따라 18~24개월마다 교체하는 것이 좋습니다.
Q: 고장 발생 후 중요한 예비 부품을 얼마나 빨리 공급할 수 있습니까?
A: 표준 구성의 경우 센서, 밸브, 컨트롤러와 같은 중요한 예비 부품은 일반적으로 48~72시간 이내에 배송됩니다. 지역 재고 허브는 우선순위가 높은 계정의 배송 시간을 24시간 미만으로 줄일 수 있습니다.- 맞춤형 부품은 최대 7~10일이 소요될 수 있습니다.
Q: 어떤 환경 조건이 장기적인-신뢰도에 영향을 미칠 수 있나요?
A: -35도 이하 또는 +55도 이상에 장기간 노출되면 씰 및 윤활 스트레스로 인해 유지 관리 빈도가 높아질 수 있습니다.
Q: 높은 처리량 사용 시 측정 가능한 성능 저하가 있습니까?
A: 60kg/min 이상의 지속적인 고유량 작동에서 시스템 효율성은 안정적으로 유지되지만 밸브 작동 빈도는 마모율을 약간 증가시킵니다. 현장 데이터에 따르면 5-년의 고강도 주기 동안 처리량 효율성 손실이 3% 미만인 것으로 나타났습니다.
